VICI Valco製バルブ

マルチポジションバルブについて

• 総合カタログNo.31P.634

VICI Valco製のマルチポジションバルブは、ロープレッシャーMWタイプとハイプレッシャー UWタイプがあります。MWタイプは1／16"、1／8"、1／4"接続になります。 1／16"と1／8"接続は4、6、8、10、12、16ポジションがあり、SDからSTFタイプの5種類があります。
この章には記載されていませんが、MWバルブは高温用もあります。UWタイプはSD型とST型になります。

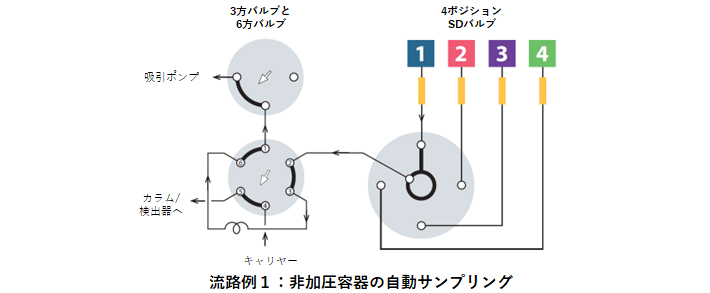

SD（Dead ended、デッドエンド）型

4～16の閉じられた流路の一つを選択し、サンプルバルブ、プレッシャーセンサー、 ディテクター、カラムへ導きます。
逆の流路でフラクションコレクションなどのように、 一つの流路を多くの出口に導くこともできます。

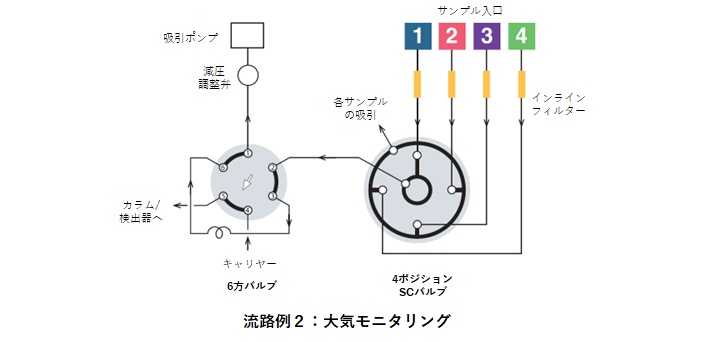

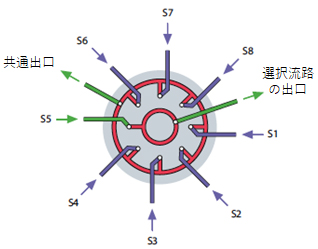

SC（Common outlet、共通出口）型

SDタイプに似ていますが、選択されていない流路も
常に共通の出口へ導通しています。

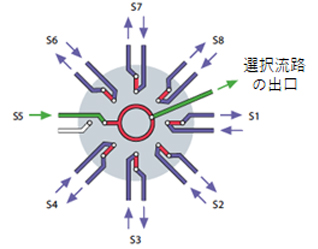

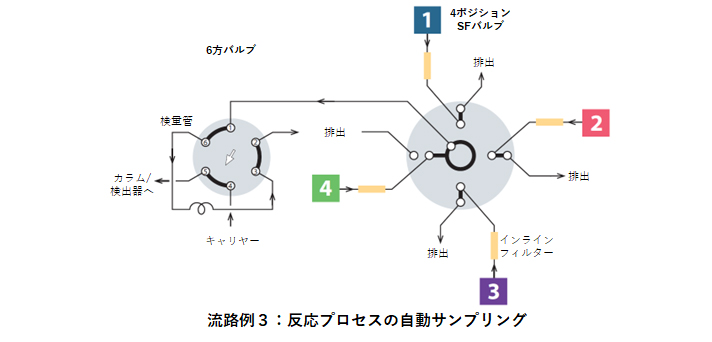

SF（Flow-through、フロースルー）型

一つの流路を選択して出口へ導くことはSCやSDと同様ですが、選択されていない流路はそれぞれの出口へ常に導通しています。

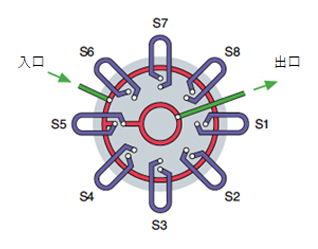

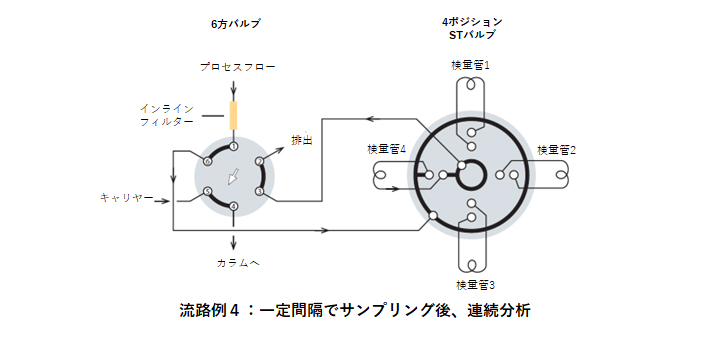

ST（Trapping、トラップ）型

マルチカラム、マルチサンプル、マルチトラップに使用されます。
4～16のループまたはポジションが利用できます。

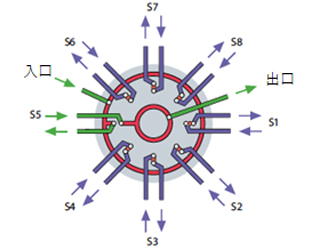

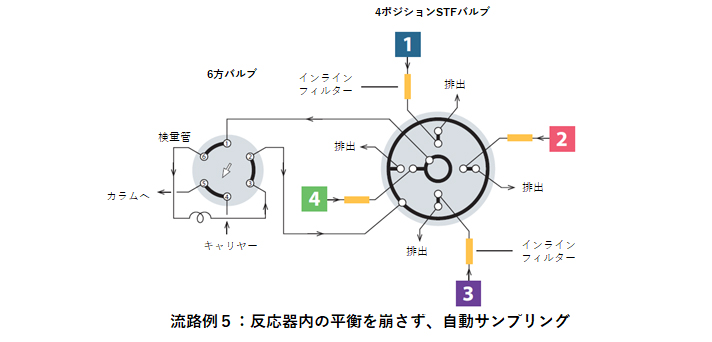

STF（Trapping／flow-through）型

ST型のフロースルー・タイプで、選択されていない
流路は閉じられているわけではなく、個別の出口
または供給源へ戻されます。
