フロム社製ポンプ

インテリジェントポンプ　UI-32シリーズ

ポンプについて
ポンプ用アクセサリー

低脈流連続送液を可能にするリニア駆動ポンプです。
ポンプ内外部の圧力を均一に制御し、送液状態を問わず安定した送液を可能にしています。

開発コンセプト

　新開発の小型リニア駆動メカを搭載

・　ポンプヘッド内に圧力モニター機構を採用し、常にポンプ内外部の圧力を均一にコントロールすること
　　で、無脈流に近い連続送液が可能です。

・　エアー混入時の圧力低下による不安定な送液状態を予防できます。微少な圧力変動を捉えると同時に
　　リニア駆動メカの動作が連動し、ポンプヘッド内の圧力を制御します。

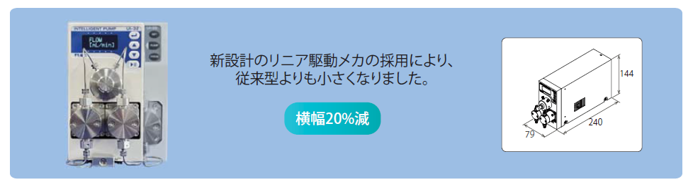

コンパクト設計

特長

・　用途に応じたラインナップ・・・SUSもしくはPEEK

・　最大耐圧40MPa・・・プランジャーポンプの特長である高圧での連続送液が可能

・　送液中の圧変動を自動制御・・・送液環境 / 条件を自動で判別し、送液時の脈流を常に最小化

・　トラブル低減 ・・・送液中の圧力定価を防ぎ、常に安定した送液を行うため、エアー混入によるトラブル
　　　　　　　　　　　を予防

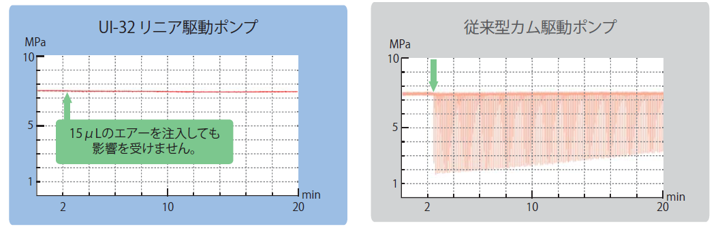

エアー混入時の脈流比較データ

リニア駆動脈流制御送液ポンプ　Intelligent Pump UI-32 シリーズ　

高精度送液と圧倒的な使いやすさ

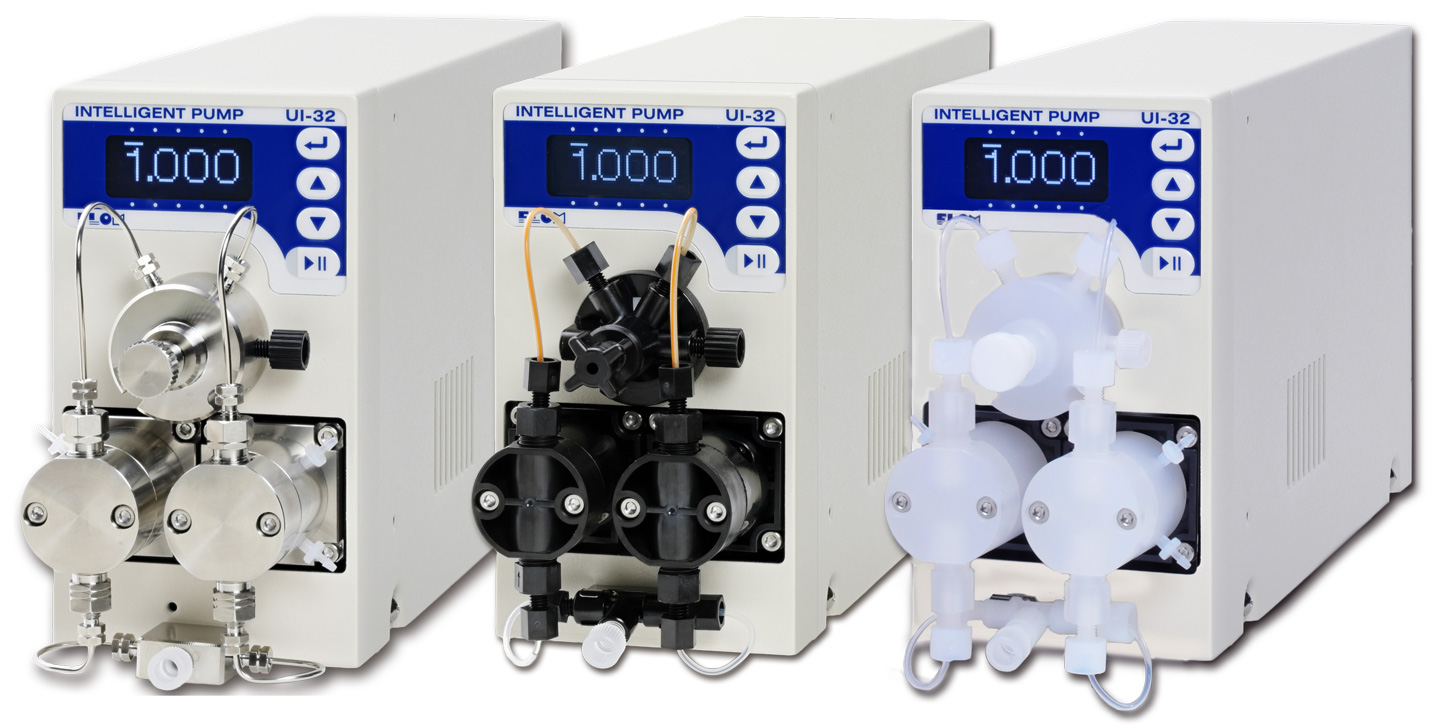

UI-32-110S / UI-32-110P / UI-32-110Dのイメージ図

UI-32-110S / UI-32-110P / UI-32-110D

・無脈流により近い低脈流連続送液が可能
・気泡混入によるトラブルを大幅に低減
・プランジャーシールの長寿命化
・便利な３つの送液モードを搭載
・圧力上限、下限リミッター装備
・場所を取らないコンパクト設計
・通信制御に対応
・ヘッド材質はSUS、PEEK、PCTFEより選択可能

制御ソフトウェア FlowScheduler
自動圧力調整装置（BP-11）
ローラーポンプ
（WP-21）

設定流量範囲*²　0.001 ~ 2.000 mL/min


 型式  UI-32-010S
 ヘッド材質  SUS316
最大吐出圧力*1 100 Mpa
1ヘッド吐出量 31 μL
重さ 約3.8 kg

設定流量範囲*²　0.001 ～ 9.999 mL/min


 型式 UI-32-110S  UI-32-110P  UI-32-110D
 ヘッド材質 SUS316  PEEK  PCTFE
最大吐出圧力*1 40 Mpa  20 MPa  5 MPa*⁴
1ヘッド吐出量 80 μL
重さ 約3.8 kg 約 3.0 kg

設定流量範囲*²　0.001 ～ 9.999 mL/min


 型式  UI-32-410S  UI-32-410P  UI-32-410D
 ヘッド材質  SUS316  PEEK  PCTFE
最大吐出圧力*1  5 MPa   2 MPa
1ヘッド吐出量  718 μL
重さ  約3.8 kg  約 3.0 kg

共通仕様


プランジャーストローク 10 mm
流量再現性*²  < 0.3 % RSD ただし
 0.100 ~ 1.500 mL/min において [010]
 0.100 ~ 5.000 mL/min において [110]
 1.00 ~ 50.00 mL/min において [410]
 流量精度*² ± 2% または
± 2 μL/minのいずれか大きい値以下 (1 mL/min 以下において) [010]
± 2 μL/minのいずれか大きい値以下 (5 mL/min 以下において) [110]
± 20 μL/minのいずれか大きい値以下 (50 mL/min以下において) [410]
 送液モード  定流量送液 , 定圧力送液 , タイマー送液
 送液安全機能  圧力上限リミッター , 圧力下限リミッター
 圧力表示正確度  ± 0.2 MPa
 接液部材質 SUS仕様 : サファイア , ルビー , PCTFE , PFA ,
                      UHMW－PE , FFKM ,エルジロイ*³ , PEEK , SUS316
PEEK仕様 : サファイア , ルビー , PCTFE , PFA ,
                       UHMW-PE , FFKM ,PEEK , ETFE
PCTFE仕様: サファイア , ルビー , PCTFE , PFA , PTFE , FFKM , ETFE
 外部入出力信号 入力 : START / STOP ,
出力 : ERROR / FUNC (READY / END / RUN のいずれかを割り当て)
DC1-5V 入力 : 流量設定 , DC1-5V 出力 : 圧力モニター
 通信  RS232C , RS485 (フロムデバイスネットワーク)
 大きさ  144 (H) × 79 (W) × 240 (D) mm , 突起部を除く
 電源  AC100 ~ 240V (50 / 60 Hz) , MAX 80 VA
 使用温度範囲  5 ~ 40℃ , 20 ~ 80 % RH (結露がないこと)

*1: 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2: フロム社指定条件下でのテストデータです。
*3: エルジロイ (ELGILOY®)は、Elgiloy Specialty Metals 社の商標です。
*4: 付属品の配管部品を使用した際の最大吐出圧力です。

インテリジェントポンプ

品名型式入数Cat.No.価格
インテリジェントポンプ SUS仕様UI-32-110S1台9035-00401625,000
インテリジェントポンプ PEEK仕様UI-32-110P1台9035-00402585,000
インテリジェントポンプ PCTFE仕様UI-32-110D1台9035-00403880,000
インテリジェントポンプ SUS仕様UI-32-410S1台9035-00404715,000
インテリジェントポンプ PEEK仕様UI-32-410P1台9035-00405695,000
インテリジェントポンプ PCTFE仕様UI-32-410D1台9035-00406930,000
インテリジェントポンプ SUS仕様UI-32-010S1台9035-00445780,000
