フロム社製ポンプ
インテリジェントマイクロポンプ MP-32シリーズ

チェックバルブ(逆止弁)の代わりに、切換バルブを搭載したリニア駆動ポンプです。
微少の流量域でも無脈流に近い連続送液ができます。
開発コンセプト

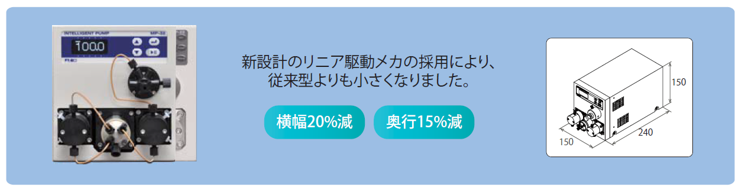

コンパクト設計

特長
・ 切替バルブ+リニア駆動ポンプ・・・フロム社独自の設計コンセプトにより、脈流を極限まで小さく
コントロールする
・ チェックバルブ(逆止弁)なし・・・低流量域にて安定した送液を確実に行い、トラブルを低減
・ コストパフォーマンスの追求・・・いくつかの構成部品をひとつに集約し、低価格化に成功
・ 最大耐圧40MPa・・・プランジャーポンプの特長である高圧でも連続送液が可能

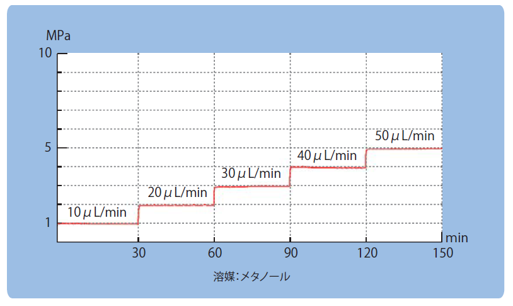

MP-32 連続送液時の脈流測定データ

リニア駆動脈流制御マイクロ送液ポンプ Intelligent Micro Pump MP-32 シリーズ

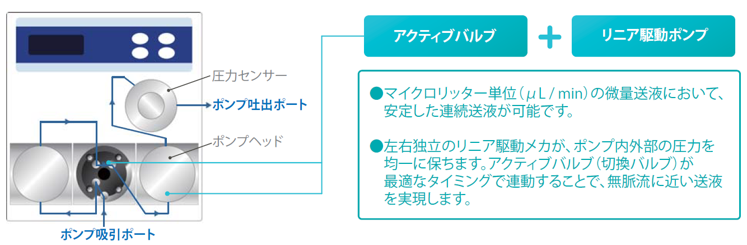

フロム社独自の設計コンセプト「アクティブバルブ + リニア駆動ポンプ」

・ 無脈流により近い低脈流送液が可能
・ 気泡混入によるトラブルを大幅に低減
・ プランジャーシールの長寿命化
・ 圧力上限、下限リミッター装備
・ 場所を取らないコンパクト設計
・ 通信制御に対応
仕様
製品名 | インテリジェントマイクロポンプ | |

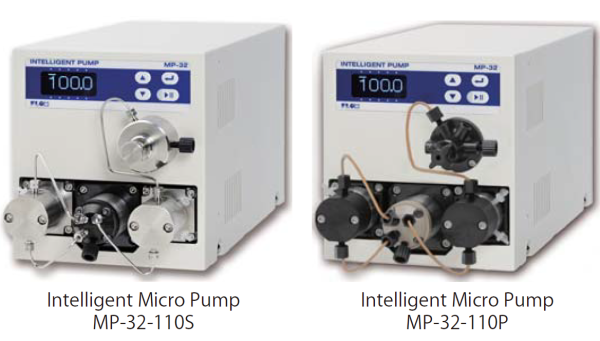

型式 | MP-32-110S | MP-32-110P |
ヘッド材質 | SUS316 | PEEK |
最大吐出圧力*¹ | 40 MPa | 20 MPa |
設定流量範囲 | 0.1 ~ 500.0 μL/min | |
1ヘッド吐出量 | 80 μL | |
プランジャーストローク | 10 mm | |
流量再現性*² | < 0.3 % RSD ただし 10 ~ 250 μL/min において | |
流量精度*² | ± 2.0 % or 0.2 μL/min のいずれか大きい値以下 ( 250 μL/min 以下において) | |
送液モード | 定流量送液 , タイマー送液 | |
送液安全機能 | 圧力上限リミッター , 圧力下限リミッター | |
圧力表示正確度 | ± 0.2 MPa | |
接液部材質 | SUS仕様 : サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM , エルジロイ*³ , PEEK , SUS316 PEEK仕様 : サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM , PEEK |
|
外部入出力信号 | 入力 : START / STOP , 出力 : ERROR / FUNC (READY / END /RUN のいずれかを割り当て) DC1-5V 入力 : 流量設定 , DC1-5V 出力 : 圧力モニター |
|
通信 | RS232C , RS485 (フロムデバイスネットワーク) | |
寸法 | 150 (H) × 150 (W) × 240 (D) mm , 突起部を除く | |
質量 | 約 5.1 kg | |
電源仕様 | AC 100 ~ 240 V (50 / 60 Hz) , MAX 250 VA | |
使用温度範囲 | 5 ~ 40℃ , 20 ~ 80 % RH (結露がないこと) | |
*1: 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2: フロム社指定条件下でのテストデータです。
*3: エルジロイ (ELGILOY®)は、Elgiloy Specialty Metals 社の商標です。
価格
MP-32シリーズ
品名 | 型式 | 入数 | Cat.No. | 価格 |
---|---|---|---|---|
インテリジェントマイクロポンプ SUS仕様 | MP-32-110S | 1台 | 9035-00409 | 800,000 |
インテリジェントマイクロポンプ PEEK仕様 | MP-32-110P | 1台 | 9035-00410 | 780,000 |
