フロム社製ポンプ
ポンプ用アクセサリー類

脈流ダンパー
シングルプランジャーポンプの脈流を補正
吐出圧力に合わせて3種類より選択可能

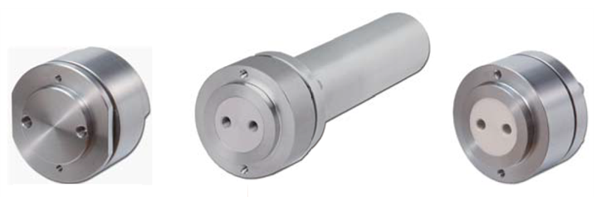

左から 9810 高圧ダンパー ・ 9805 中圧ダンパー ・ 9800 低圧ダンパー
製品名 | 高圧ダンパー | 中圧ダンパー | 低圧ダンパー |
型式 | 9810 | 9805 | 9800 |
最大圧力 | 20MPa | 10MPa | 2MPa |
脈流制御範囲 | 8~12MPa | 0.5~5MPa | 0.1~0.7MPa |
内部容量 | 約3.5mL | 約0.8mL | 約0.8mL |
接液部材質 | PEEk,PTFE | PEEK,FEP | PEEK,FEP |
ネジ規格 | No.10-32UF | No.10-32UF | No.10-32UF |
寸法 (直径×長さ) |
50mm×36.5mm | 45mm×150mm | 45mm×33mm |
質量 | 約0.3 kg | 約0.3 kg | 約0.3 kg |
価格
脈流ダンパー
品名 | 型式 | 入数 | Cat.No. | 価格 |
---|---|---|---|---|
高圧ダンパー | 9810 | 1個 | 6045-00401 | 64,000 |
中圧ダンパー | 9805 | 1個 | 6045-00402 | 93,000 |
低圧ダンパー | 9800 | 1個 | 6045-00403 | 64,000 |
バルブ取り付け用サイドパネル
切換バルブやダンパーなどを取付可能
送液ポンプ全シリーズに対応

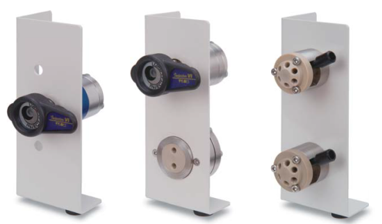

左からサイドパネル4512(インジェクター用)・サイドパネル4513(インジェクター/ダンパー用)
・サイドパネル4514(小型手動切替バルブ用)
製品名 | サイドパネル | ||
型式 | 4512 | 4513 | 4514 |
対応ポンプ | UIシリーズ,MPシリーズ,SPシリーズ,DP-11 | ||
取付可能バルブ | VI-11,VI-12, MI-11,V05 |
VI-11,VI-12, MI-11,V05 |
V200,V201,V204, V239,V512 |
ダンパー取付 | ✕ | 〇 | ✕ |
寸法 | 144(H)×60(W)×44(D)mm,突起部を除く | ||
価格
バルブ取り付け用サイドパネル
品名 | 型式 | 入数 | Cat.No. | 価格 |
---|---|---|---|---|
サイドパネル インジェクター用 | 4512 | 1個 | 6045-00404 | 17,000 |
サイドパネル インジェクター/ダンパー用 | 4513 | 1個 | 6045-00405 | 17,000 |
サイドパネル 小型手動バルブ用 | 4514 | 1個 | 6045-00406 | 17,000 |
