PSD/6 シリンジポンプ
PSD/6 シリンジポンプ

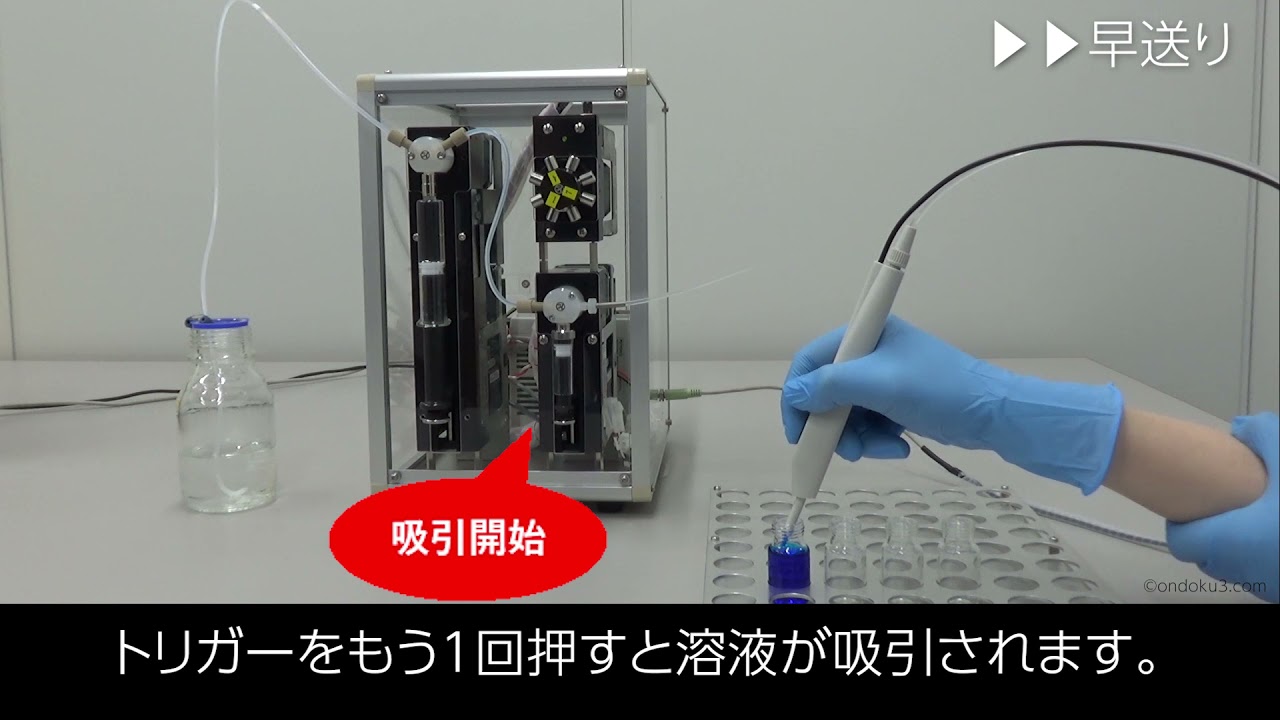

シリンジポンプ PSDシリーズの使用方法
シリンジポンプ PSDシリーズの使用方法
特長
- 高集積型・組込み専用送液モジュール
- N.I.S.Tトレーサビリティに準拠した性能検査
- ストロークのどの部分でも正確に送液
- セラミックバルブ/Hamaflonバルブによる優れた耐久性
- ロングライフシリンジによる優れた耐久性
- プランジャーガイドがチップの片減りを防止
- メンテナンス頻度を大幅に軽減
- 最大16台のデイジーチェーン接続が可能
- ASCIIコマンドによる簡単プログラミング
- エラーのない安定した通信（RS-232／RS-485／CAN）
- デジタルI／Oによる外部装置との連動
- システム設計の時間とコストを大幅に削減
仕様
| シリンジドライブ機構 | ステッピングモータ式リードスクリュー駆動方式と 光学式エンコーダー |
| シリンジストローク | 60mm |
| シリンジ駆動力 | 標準仕様、HVT仕様：89N HVT & HLF仕様：178N Smooth Flow仕様：98N |
| シリンジ分解能 | 標準仕様、HVT仕様：標準モード 6,000ステップ、高分解能モード 48,000ステップ（切替可能） HVT & HLF仕様：109,714ステップ（固定） Smooth Flow仕様：384,000ステップ（固定） |
| 真度 | ≤0.05%（フルストローク） |
| 精度 | ±1.0%（フルストローク） |
| シリンジ速度 | 標準仕様、HVT仕様：2秒～100分/ストローク HVF & HLF仕様：4.7秒～228分 Smooth Flow仕様：28秒～16時間 |
| バルブドライブ機構 | 光学式エンコーダーフィードバック制御付き ステッピングモータ |
| バルブ駆動速度 | 250ミリ秒（120度回転） |
| バルブ駆動トルク | 標準仕様、Smooth Flow仕様：0.18N・m HVT仕様、HVT & HLF仕様：0.53N・m |
| 内部メモリ | 15メソッドを保存可能 |
| 通信 | RS-232、RS-485（ボーレート 9,600 または 38,400） CAN（ボーレート 100,000 または 125,000） ASCIIコマンド使用 |
| 使用環境 | 温度15℃～40℃、相対湿度20%～95% （結露しないこと） |
| 電源 | DC24V 1.5A（最大値） |
| 大きさ | 標準仕様、Smooth Flow仕様：44.5(W)×111.8(D)×228.4(H)mm HVT仕様、HVT & HLF仕様：44.5(W)×132.0(D)×228.4(H)mm |
| 重さ | 標準仕様：1.66kg HVF仕様、HVF & HLF仕様：1.9kg Smooth Flow仕様：1.71kg |
注）その他詳細については単品カタログを参照ください。
| 品名 | 仕様 | 型式 | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|
| PSD/6シリンジポンプ | 標準仕様 | 63133-01 | 1台 | 7520-35960 | 248,000 |
| PSD/6シリンジポンプ | HVT仕様 | 99197-01 | 1台 | 7520-35961 | 278,000 |
| PSD/6シリンジポンプ | HVT & HLF仕様 | 99198-01 | 1台 | 7520-35963 | 318,000 |
| PSD/6シリンジポンプ | Smooth Flow仕様 | 99199-01 | 1台 | 7520-35964 | 288,000 |
注）バルブ・シリンジは別売となります。
