悪臭分析セット

低温法分析セット

総合カタログ No.31P.655

敷地境界線における濃度測定、気体排出口における濃度測定( イソブタノール、酢酸エチル、メチルイソブチルケトン、トルエン、スチレン、キシレン) 用の分析セットです。採取～ガスクロマトグラフへの導入まで必要な製品をセットにしています。

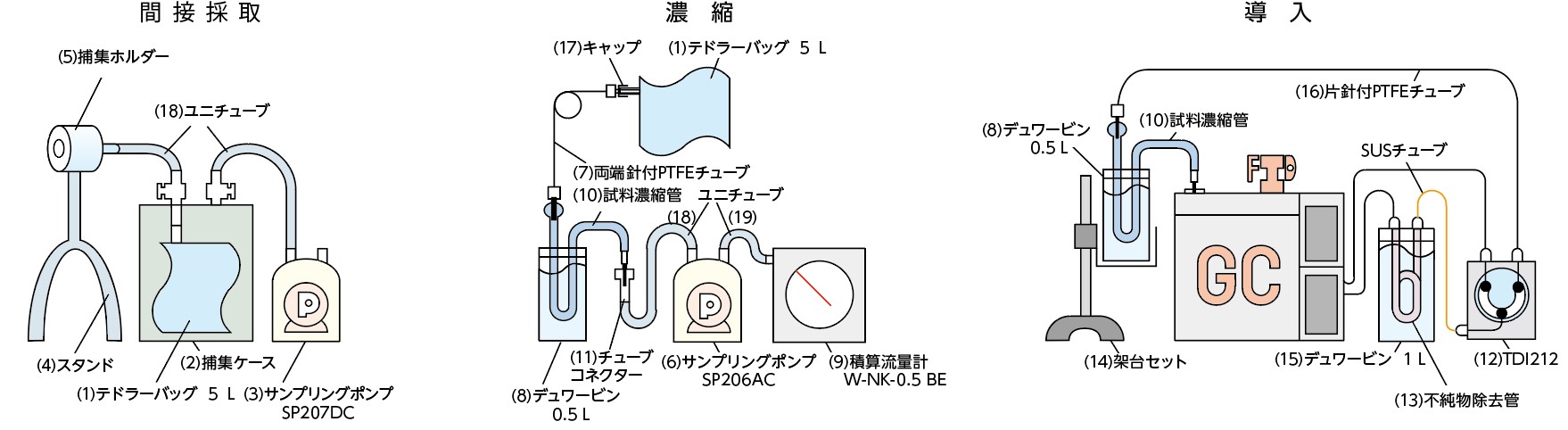

採取


間接採取法	捕集ケース内をポンプで減圧にし、テドラーバッグ（5L）に採取します。
直接採取法	直接ポンプで吸引し、ポンプ出口に取り付けたテドラーバッグ（5L）に採取します。ポンプは、ガス流通部が交換できるものを使用します。

濃縮

試料ガス採取後、できるだけ速やかに液体アルゴンで冷却した試料濃縮管に接続し、一定量を吸引することによりテドラーバッグ中の被検成分を濃縮管に濃縮します。

導入

被検成分を濃縮した試料濃縮管を液体アルゴンで冷却した状態でガスクロマトグラフに接続します。試料濃縮管にキャリヤーガスを流し、その流量が安定し、かつ、検出器が安定していることを確認した後、試料濃縮管を約2 分間で200 ℃まで加熱昇温し、被検成分をガスクロマトグラフに導入します。

敷地境界線における濃度測定

イソブタノール、酢酸エチル、メチルイソブチルケトン、トルエン、スチレン、キシレン

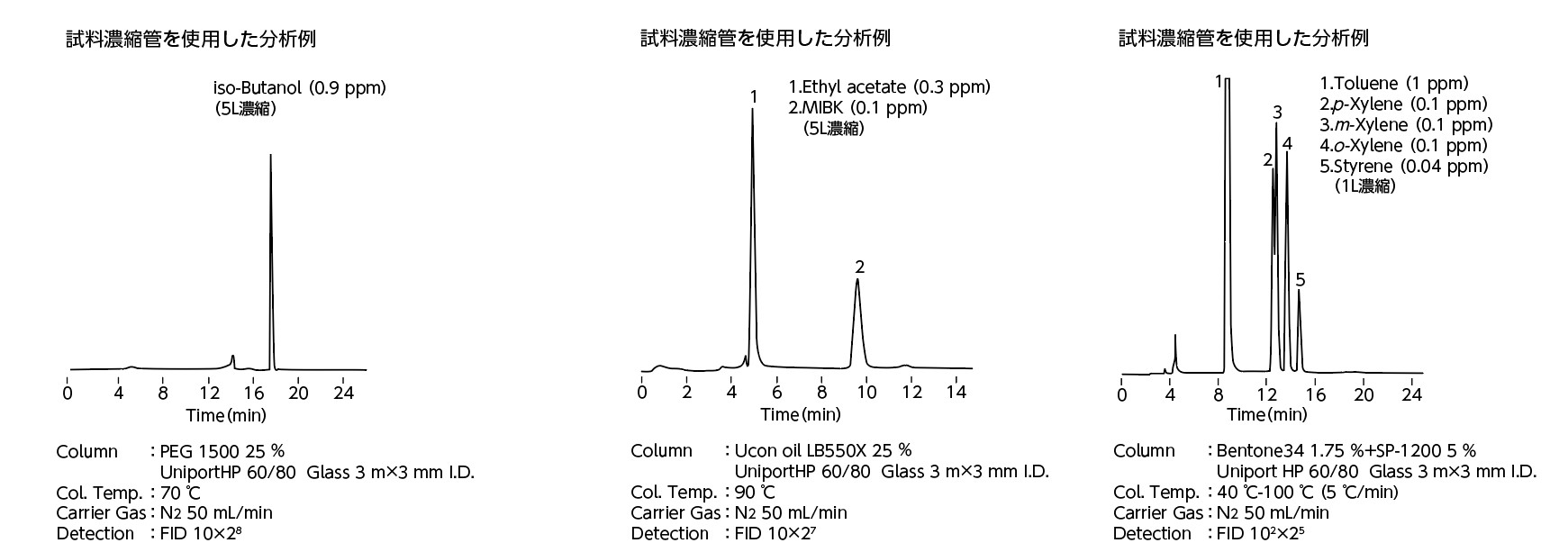

分析データ例

品名	備考	入数	Cat.No.	価格
低温法分析セット	セットの構成は下記の(1)が5枚と(2)～(16)、SUSチューブ 1/16"×1mが各1個です	1式	2702-17154	お問合せ

採取（間接採取法）

番号	品名	備考	入数	Cat.No.	価格
	低温法採取セット	セットの構成は下記の(1)が5枚と(2)～(5)が各1個です	1式	2702-17151	お問合せ
(1)	試料採取用テドラーバッグ 5Ｌ	捕集ケース用	1枚	3008-61915	3,800
(2)	テドラーバッグ用捕集ケース 5Ｌ	5L用	1個	3008-36005	62,000
(3)	サンプリングポンプ SP207DC	最大吐出量 10L/min、バッテリー搭載型	1台	2702-17513	475,000
(4)	スタンド	捕集ホルダー取り付け用	1個	3008-84103	22,100
(5)	捕集ホルダー		1個	3008-67103	7,000

2702-17151

濃縮

番号	品名	備考	入数	Cat.No.	価格
	低温法濃縮セット	セットの構成は下記の(6)～(11)が各1個です	1式	2702-17152	お問合せ
(6)	サンプリングポンプ SP206AC	最大吐出量 3L/min、AC電源型	1台	2702-17504	345,000
(7)	両端針付ＰＴＦＥチューブ	外径 1/8"、長さ 1m、両端 19G 4cm 横穴針付	1本	2702-17314	31,000
(8)	デュワービン 0.5Ｌ	ステンレス製、ふた付、取手付	1本	3008-72205	45,000
(9)	積算流量計 W-NK-0.5BE	測定範囲 1～300L/h、最大積算量 999m³	1台	3015-00001	260,000
(10)	低温法用試料濃縮管	Uniport HP 60/80 mesh 充填空焼済	1本	2702-17423*	200,000
(11)	チューブコネクター	試料濃縮管の針とユニチューブとの接続用	1個	3008-35500	7,600
	接続ジョイント	積算流量計の接続チューブ変換コネクター	1個	2702-17341	9,500

*：分析に使用するガスクロマトグラフの機種により形状が異なりますので、注文の際はガスクロマトグラフの機種を指定してください。

導入

番号	品名	備考	入数	Cat.No.	価格
	低温法導入セット	セットの構成は下記の(12)～(16)、SUSチューブ 1/16"×1mが各1個です	1式	2702-17153	お問合せ
(12)	TDI212	加熱導入用ヒートコントローラー	1台	2702-17522*	398,000
(13)	不純物除去管	外径 1/8"	1本	1003-61111	30,600
(14)	架台セット		1式	2702-17302	240,000
(15)	デュワービン 1Ｌ	ステンレス製、1/8"不純物除去管接続用ふた付	1本	3008-72211	63,000
(16)	片針付ＰＴＦＥチューブ	外径 1/8"、長さ 1.5m、片側 19G 4cm 横穴針付	1本	2702-17313	24,000

2702-17153

*：分析に使用するガスクロマトグラフの機種によりリードチューブが異なりますので、注文の際は指定してください。

その他

番号	品名	備考	SDS	入数	Cat.No.	価格
(18)	ユニチューブ	外径 9mm、内径 5mm、長さ 1m		1本	3007-23505	5,200
(19)	ユニチューブ	外径 15mm、内径 9mm、長さ 1m		1本	3007-23509	8,400
(17)	6φスリーブ用キャップ	テドラーバッグ用キャップ		30個	3008-35105	5,800
(20)	試料採取用ポンプ SP-7	最大流量 15～20L/min、電池式		1台	3008-75110	44,100
	ポンプ SP-7用カートリッジ	SP-7用ガス流通部交換部品		１個	3008-75910	6,800
	PEG 1500	PEG1500 25％ Uniport HP 60/80 mesh Glass 3mm I.D.×3m		1本	1003-05570*	122,000
	Ucon oil LB 550X	Ucon oil LB550X 25％ Uniport HP 60/80 mesh Glass 3mm I.D.×3m	JPN	1本	1003-05571*	129,000
	捕集管・濃縮管用交換針	23G×50mm		5本	3008-67900	7,500

3008-75110

*：イソブタノール分析用カラムはCat.No.1003-05570になります。
　酢酸エチル、メチルイソブチルケトン分析用カラムはCat.No.1003-05571になります。
　トルエン、スチレン、キシレン分析用のカラムはSP-1200 5％＋Bentone34 1.75％ Uniport HP 60／80 mesh Glass 3mm 　I.D.×3mになります。
　分析に使用するガスクロマトグラフの機種を指定してください。

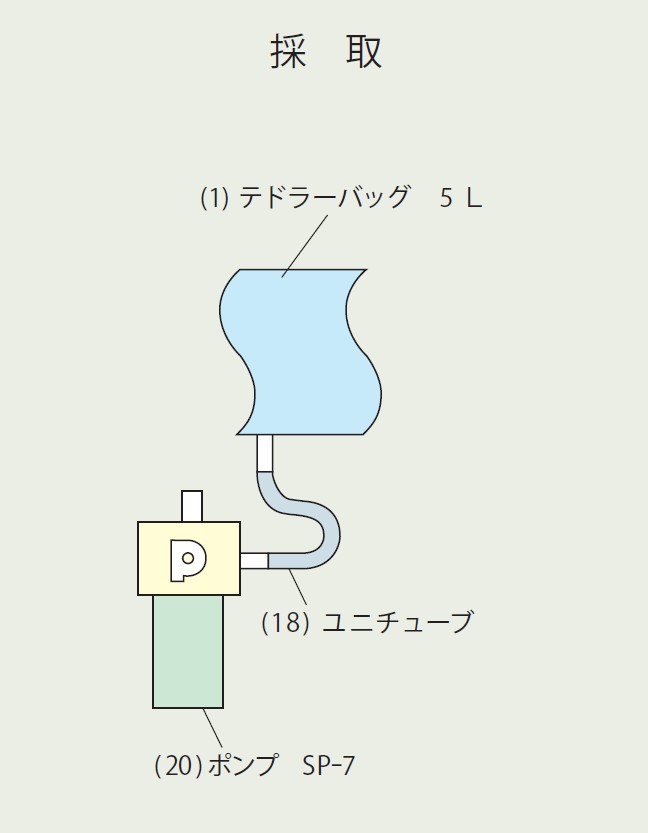

直接採取法

試薬

品名	備考	毒劇区分	輸送区分	SDS	入数	Cat.No.	価格
iso-Butanol	純度 99％、5mL×1本			JPN	1本	1021-15106	6,800
Ethyl acetate	純度 99％、5mL×1本	劇		JPN ENG	1本	1021-49020	10,400
Methyl-iso-butylketone(MIBK)	純度 99％、5mL×1本			JPN ENG	1本	1021-31262	6,300
Toluene	純度 99％、5mL×1本	劇		JPN	1本	1021-41502	6,300
Styrene monomer	純度 99％、5mL×1本		冷蔵	JPN	1本	1021-31106	6,300
o-Xylene	純度 99％、5mL×1本	劇		JPN	1本	1021-41504	6,300
m-Xylene	純度 99％、5mL×1本	劇		JPN	1本	1021-41505	6,300
p-Xylene	純度 99％、5mL×1本	劇		JPN	1本	1021-41506	6,300

注）［冷蔵］は、梱包料として￥1,000をいただきます。
