HPLC用ミキサーの選び方

4.カートリッジ式ミキサーの形状選定ガイド

ミキサーは「どのように流体を合流させ、どのように混合するか」によって In-Line・Binary・Ternary などに分類されます。HPLC用途では、溶媒混合の仕組みが既に装置側に設計されているため、第一選択は In-Line 型ミキサーとなり、Binary や Ternary は特定の例外を除きほとんど使用されません。
一方、化学プロセスやマイクロリアクターの分野では、Binary / Ternary の形状が持つ“合流点制御能力”が大きなメリットとなり、HPLCとは異なる価値を発揮します。

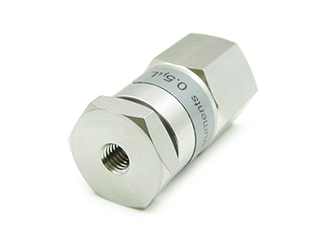

In-Line 型ミキサー：HPLCの第一選択

概要
・入口は1系統、出口も1系統
・合流点は装置側で決められ、その後段で均質化する
・混合効率に優れる
・高圧に対応しやすく、詰まりにくいシンプル構造

向いている用途
・高圧グラジエント
高圧グラジエントでは溶媒比率はポンプ側で既に決定されており、
必要なのは合流後の均一な混合だけです。シンプルで高耐圧・高効率の
In-Line ミキサーが最も合理的な選択となります。
・低圧グラジエント
多くの装置には標準ミキサーが内蔵されていますが、
混合ムラやベースライン不安定、高速グラジエント対応などの問題が
生じる場合ポンプ後段に In-Line を追加することで改善できます。

In-Line を選ぶべき典型的な場面
・グラジエント応答を速くしたい
・ベースラインを安定させたい
・UHPLC の高圧条件で使用する
・混合不足による保持時間の揺れを改善したい

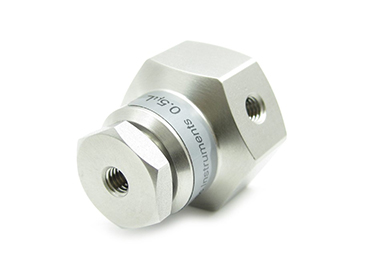

Binary 型ミキサー：2流体の“合流点を制御”したい用途に最適

概要
・入口が2系統、出口が1系統
・ミキサー内部で“合流＋初期混合”を同時に行う設計
・合流位置を自由に外付け化できるため、HPLC以外の流路設計で価値が高い

向いている用途
・ HPLCにおける一定比率での混合
合流直後の初期混合の安定性を優先する場合は、Binaryが有利。
（溶媒比率が時間とともに変化するグラジエント分析では、応答性を
重視できる In-Line ミキサーの方が適している。）

・プロセス用途（化学プラント・製造ライン）
・溶媒＋添加剤の確実な初期混合
・温度・粘度が異なる2液の安定合流
・合流直後の濃度ムラを抑制し反応効率を安定化

・マイクロリアクター用途
・反応の初期混合（ミキシング・タイム）が極めて重要
・合流点の偏りが副反応・粒子径に影響
・Binary の“合流＝混合開始”という構造が最適

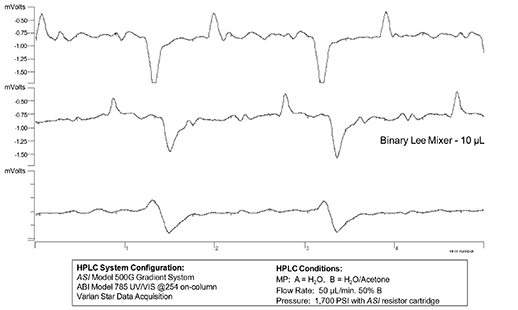

Binary 型ミキサーの比較

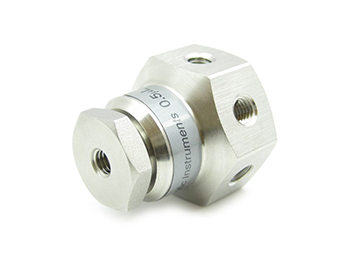

Ternary 型ミキサー：3系統以上の流体を扱う特殊用途

特徴
・入口が3系統、出口が1系統
・A/B/C など複数流体を1つのミキサーで同時に合流・混合できる
・合流点の自由度が非常に高い

向いている用途
・プロセス・研究用途
・添加剤・触媒・反応溶媒を1箇所で同時混合したい場合
・サンプリングラインで複数液体を統合する場合
・混合比が変動する多段プロセスに適する
・コンパクトなモジュール設計に向く

用途別：形状選択のまとめ

用途	In-Line	Binary	Ternary
HPLC：高圧グラジエント	★★★★★	★	—
HPLC：低圧グラジエント	★★★★☆ （後段追加で有効）	★☆ （特殊例のみ）	—
HPLC：一定比率での混合	★★★★☆ （高効率型で十分混合）	★★★☆☆ （初期混合の安定化に有利）	—
プロセス混合（反応・製造）	★★★	★★★★★	★★★★
マイクロリアクター	★★★	★★★★★	★★★
サンプリングライン	★★	★★★★	★★★
