8. 精密流体制御のためのミキシング技術：HPLC分析からフロー合成まで

8-1. ミキシングが重要な理由

流体が均一に混ざるかどうかは、分析精度（HPLC）、反応効率（フロー合成）、品質安定性（半導体材料・バイオプロセス）など、あらゆる分野で結果を左右します。
特に、流量50 mL/min 以下の精密流体制御領域では、わずかな混合ムラが性能低下につながるため、適切なミキサーの選定が不可欠です。ミキサーは単なる「混ぜる部品」ではなく、流体品質を決める“心臓部” です。

ミキシングの基本原理

液体どうしが均一に混ざる仕組みは、とてもシンプルにまとめると「拡散」と「せん断・渦流」の2つだけです。ミキサーは、この2つの力をうまく利用して、短い距離でも素早く混ざるよう設計されています。

拡散（Diffusion）— 分子が自然に広がって混ざる力

コップの水にインクを1滴落とすと、かき混ぜなくても少しずつ広がっていきます。これは、分子が自分から動いて広がる性質（＝拡散）のおかげです。

拡散の特徴
・ゆっくりだが確実に混ざる
・マイクロ流体やとても小さな流量では特に重要
・動力（モーターなど）を使わなくても自然に起こる

ただし、拡散だけでは「速く」混ぜることは難しいため、HPLC やフロー合成のような用途では次の“せん断”が大きな役割を果たします。

せん断・渦流（Shear / Vortex）— 流れ同士がぶつかって生まれる混合

川の石に水が当たると流れが急に曲がり、その周りに小さな渦ができます。この“流れの向きが急に変わる部分”で生じる層のズレがせん断（Shear）、その結果生まれる回転流が渦流（Vortex）です。

せん断・渦流の特徴
・短時間で混ざる
・粘度の違う液体にも有効
・ミキサーの性能差はここで決まる

ミキサーでは、この “せん断（Shear）”をいかに効率よく生み出すかが最大のポイントで、「流れを細かく分ける」「曲げる」「衝突させる」「再び1本にまとめる」といった仕組みを内部に作り、強制的に混ざりやすい状態を作り出しています。

8-2. 精密流体制御に使用するミキサーの種類

フローケミストリーでは、反応の再現性・収率・安全性を確保するために、流体をいかに均一に、安定して混合できるかが重要です。ここでは、実際によく使われる代表的なミキサー方式について解説します。

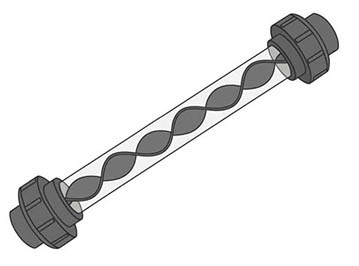

1. ヘリカル式スタティックミキサー（らせん状エレメント）

特徴
配管内部にらせん状の固定エレメントを配置し、流体を分割・回転・再合流させながら混合します。

メリット
・汎用性が高く、幅広い流量・溶媒に対応
・構造が単純で信頼性が高い
・工業用途からラボスケールまで実績が多い

デメリット
・混合性能を上げるには長さ（体積）が必要
・圧力損失がやや大きくなりやすい
・微量・高速反応では混合が不足する場合がある

用途例
溶媒混合、反応前段の予備混合、中〜高流量のフロー反応

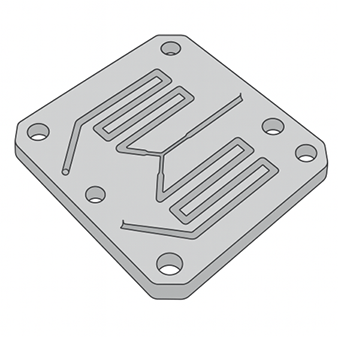

2. プレート型（蛇行溝・プレート流路型）

特徴
平板（プレート）に蛇行・分岐・再合流する流路を加工し、流体を強制的に折り返して混合します。マイクロリアクターで主流の方式です。

メリット
・非常に高い混合効率
・小容量・短滞留時間でも均一混合が可能
・再現性が高く、スケール検討がしやすい

デメリット
・微細流路のため詰まりに弱い
・粒子・析出物を含む系には不向き
・製作コストが高い

用途例
高速反応、危険反応、精密反応条件の検討

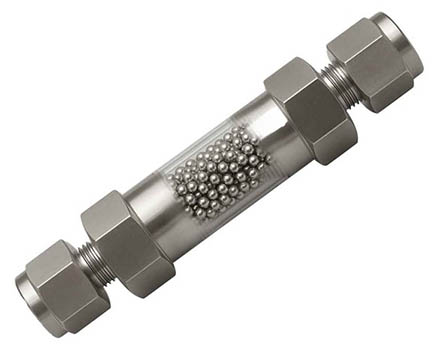

3. パックドベッド型ミキサー（ビーズ・粒子充填）

特徴
管内にビーズや粒子を充填し、流路を細分化することで混合します。

メリット
・混合性能自体は高い
・比較的簡単な構造

デメリット
・非常に詰まりやすい
・洗浄・再現性に問題が出やすい
・現在はフローケミストリー用途では非推奨

用途例
現在は限定的（研究用途・旧設備）

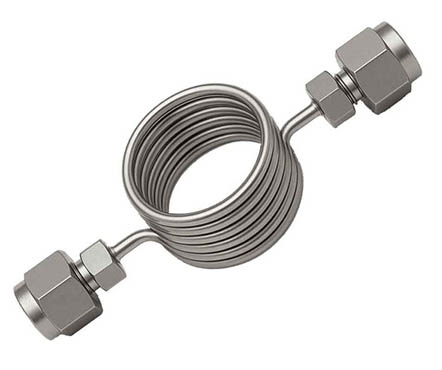

4. コイルミキサー（配管をコイル状に成形）

特徴
細径チューブをコイル状に巻き、曲率による二次流（Dean流）
で混合します。

メリット
・非常に安価・簡単
・詰まりにくい
・高圧対応しやすい

デメリット
・混合効率は流量依存が大きい
・低流量では混合不足
・設計自由度が低い

用途例
簡易フロー反応、予備混合、安全性重視の系

5. T字ユニオン

特徴
2本の流路をT字で合流させる最もシンプルな混合方法。

メリット
・ほぼゼロコスト
・詰まりにくい
・高圧に強い

デメリット
・混合はほぼ拡散頼み
・再現性・混合効率が低い
・反応ムラが出やすい

用途例
混合後に十分な滞留管がある場合、簡易用途

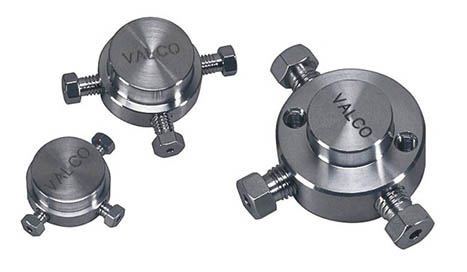

T字コネクター

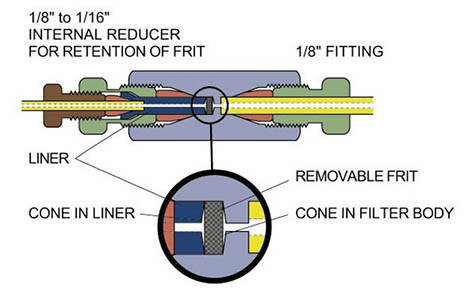

6. 焼結金属入りユニオン／ユニオンティー

特徴
ユニオン内部に焼結金属（例：10 µm）を入れ、微細流路で
流れを分散させます。

メリット
・T字よりは混合が改善
・多彩な材質（SUS、チタン、ハステロイなど）
・高圧対応可能

デメリット
・実質的にはフィルター
・詰まりやすい
・混合性能は限定的

用途例
微量添加剤の分散、簡易的な混合補助

焼結金属入りユニオン

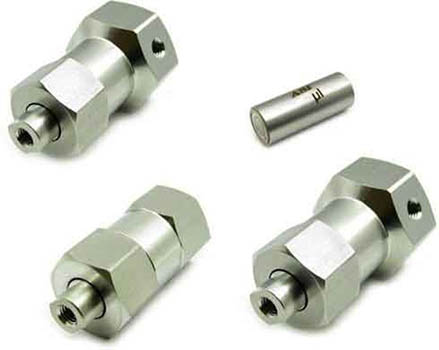

7. カートリッジ式スタティックミキサー

特徴
交換可能なミキサーカートリッジをハウジングに内蔵する方式。
HPLC・フロー合成の両方で使われます。

メリット
・高い混合効率と再現性
・容量を用途に応じて調整可能
・比較的詰まりにくい設計が多い

デメリット
・T字やコイルよりコストが高い
・構造理解が必要

用途例
精密フロー合成、条件検討、スケールアップ検討

ミキサー方式	詰まりにくさ	混合性能	コスト	特徴・コメント
ヘリカル式スタティックミキサー	◎ 高い	○ 良好	△ 中	流路が比較的開放的で、析出物があっても比較的詰まりにくい。連続合成の「まずはこれ」的存在。
プレート型（蛇行溝・SAR系）	○ 普通	◎ 非常に高い	△～× 中〜高	流路分割・再合流により高混合性能。流路が細かく、結晶生成系では注意が必要。
パックドベッド型	× 非常に低い	◎ 非常に高い	△ 中	混合性能は高いが、粒子・析出に極めて弱く、フロー合成では現在は非推奨。
コイルミキサー（配管巻き）	◎ 非常に高い	△ 低～中	◎ 低	単純構造で詰まりにくいが、層流では混合効率が低く、拡散頼みになりやすい。
T字ユニオン	◎ 非常に高い	× 非常に低い	◎ 非常に低い	混合というより「合流点」。反応初期のばらつきが大きく、反応再現性に影響。
焼結金属入りユニオン	△～× 低い～非常に低い	○ 良好	△ 中	微細孔によるせん断混合が得られるが、10 µmでも析出があると詰まりやすい。
カートリッジ式スタティックミキサー	○～△ 低～普通	◎ 高い	△ 中	容量選択が容易で再現性が高い。流路が細かく、条件次第では閉塞リスクあり。


詰まりにくさ ◎：析出・粒子があっても比較的安全 ○：条件管理すれば問題ない △：析出があると注意が必要 ×：析出・粒子生成系では不向き	混合性能 ◎：短距離で均一混合が可能 ○：実用上十分 △：条件次第 ×：ほぼ混ざらない	コスト ◎：非常に低コスト（継手レベル） △：一般的 ×：高価・専用品

目的に応じたミキサー選択が、精密流体制御の鍵となる

ミキシングは単に「混ぜる」工程ではなく、流量・圧力・滞留時間・再現性・詰まり耐性といった複数の要素が密接に関わる、精密流体制御の中核技術です。HPLC分析では、ミキサー容量や構造の違いがグラジエント精度やベースラインノイズに直結し、分析再現性や検出感度を大きく左右します。
一方、フロー合成やマイクロリアクターでは、反応効率・安全性・スケール検討の容易さといった観点から、混合方式の選択がプロセス全体の成否を決定づけます。

本ページで紹介したように、ヘリカル式、カートリッジ式、プレート型、パックドベッド、簡易ユニオン型など、スタティックミキサーにはそれぞれ得意分野と限界があります。重要なのは「最も混合性能が高い方式」を選ぶことではなく、「目的と条件に対して“必要十分な混合”を、最小のリスクとコストで実現すること」です。

精密分析から反応プロセス設計まで、用途に応じたミキサーの正しい理解と選定は、再現性の高いデータ取得と安定したプロセス構築への近道となります。
